介紹
臺式精密血壓計主要用于對人體血壓做精密測量,并用來檢測單管汞柱血壓計和血壓表。

校驗方法
如對血壓表的準確性有疑問時，可用一只準確的汞柱血壓計或血壓表一同校驗。其方法是將聽診器上“Y”形管取下，其兩端分別接準確的血壓計(血壓表)和校驗的彈簧表式血壓表，第三端接臂帶及氣閥，這樣利用同一壓力，觀察要校驗的血壓表與準確的血壓計(血壓表)的讀數是否葙伺，如不同則說明該校驗的血壓表已不準確，如讀數相同，僅零位有偏差時，并不影響實際使用。如發現血壓表指針不能回復零位時，切勿擅自調節螺釘，以免損害表內機芯，此時應將血壓表送到生產廠家或指定服務部維修。

技術參數
型號：BXY-250
壓力范圍：0-40KPa
精度等級： 0.25級 0.16級

注意事項
彈簧表式血壓計啟用之前，應先作檢查?？烧Ｊ褂玫难獕罕砥綍r(shí)表盤指針應指在零位，加壓后，反應靈活，并仍能回復至原零位。

XY-2002高壓氣體壓力源是我公司開發研制的用于高壓、中壓、低壓氣體壓力及真空壓力的壓力源，該產品產品選用優質進口不銹鋼及鋁合金材料。采用先進的航空密封技術及密封材料，經過多種加工工藝精制而成，產品的獨特結構和極易操作的特點是校驗壓力表、壓力變送器、壓力傳感器等其他壓力儀表及真空壓力儀表的理想設備。

二、特 點

◆傳壓介質為空氣，清潔衛生，不污染環境，提高校驗儀表的準確度

◆集正、負造壓于一體，正、負壓轉換方便

◆開放式結構，操作簡單，極易維護

◆杠桿式加壓，超大范圍加減壓，使升降壓過程更穩定

◆可外接氣源，省時省力

◆精細微調，提供更高的顯示分辨力

◆3個輸出口，可以同時校驗2塊表，亦可按照客戶需求定制多個輸出口

◆輸出口采用快速活接頭，不用扳手便可輕松拆裝儀表

◆出廠配精致便攜的鋁合金手提箱

三、技術參數

◆ 型號：XY-2002

◆造壓范圍：(－0.095～10）MPa。

◆選型 XY-2002c(－0.095～10）MPa 高壓

◆輸出口尺寸：M20*1.5(可根據現場儀表接口不同提供各種轉換接頭，詳見壓力附件)

◆最小可控調節度：10Pa

◆輸出接口：M20×1.5（三個）

◆體積：300mm×300mm×150mm

◆重量：10kg

二、性能特點
?模塊化：活塞系統和壓力發生器全模塊化結構，各種模塊可實現單一工作或組合功能。
?穩定性：液體活塞采用低位砝碼，確保高可靠與穩定性。
?互換性：活塞量程可通過更換套筒單元任意互換。???
?活塞套筒單元：采用碳化鎢材料制成，其他部分采用優質奧氏體不銹鋼制成，可有效避免變形。
?砝碼：采用退磁優質奧氏體不銹鋼。
?轉動速度：自由轉動狀態下，轉動速度的衰減與時間有關，例如60MPa產品，30分鐘后轉速?gòu)淖畛醯?3.0 rpm下降到24.8rpm。這也說明活塞套筒間隙的壓力分布是均勻的。
?有效面積：在標準大氣壓和20℃條件下，活塞套筒單元的平均有效面積，以及壓力變形系數可以通過基準壓力計測量。
?活塞下降速度：量程為60MPa的情況下，活塞下降速度與壓強成線性關系。在量程為100MPa的情況下，對于所有組件，活塞下降速度和有效面積與壓強成線性關系，最大下降速度小于5μm/s，最大有效面積改變小于0.0006mm。

三、儀器優點
?加壓系統采用硬密封，不依靠O型圈密封，不用換皮碗，不存在漏壓?jiǎn)栴}，不用經常拆裝。
?預加壓不帶閥，不用關預加壓閥，從此項技術可以看出我廠機加工水平。
?加壓系統硬密封，加壓桿細，一只手加壓到100MPa非常輕松。
?活塞筒活塞桿為德國高精度車床產品，無需手工研磨，不存在下降速度不一致，不存在所謂的下降延時不合格。
?采用低位活塞式壓力計，活塞壓力計重心更低，活塞旋轉更平穩。

四、選型表

主要特點
結構簡單、操作省力（遠比手鉗型壓力泵省力）
便于攜帶、不易泄露、維護方便
工作介質：水或油
不怕臟、不怕潮
可以產生負壓（-0.09～60MPA）
可與多個量程智能數字壓力校驗儀連接使用

技術參數
造壓范圍:（-0.09～0～60）MPa
體積：290mm×150mm×110mm
調節細度：10kPa
重量：小于2kg

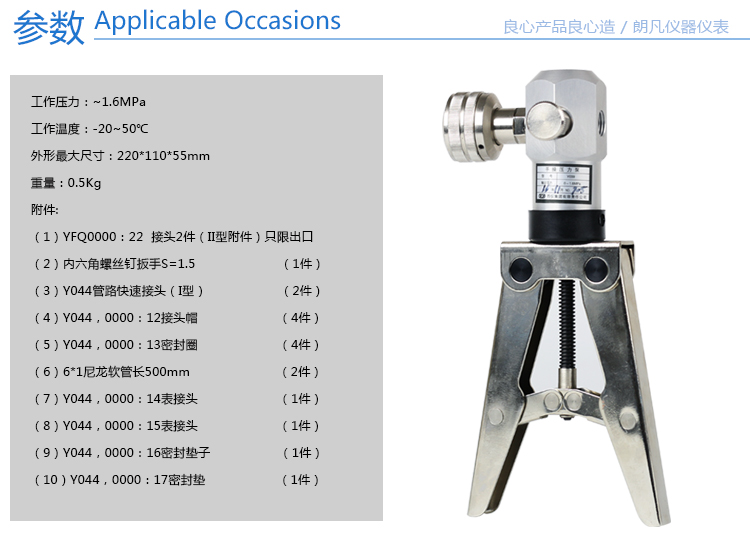

特點
便攜式,重量輕,打壓輕巧.使用方便.結構上設計壓力微調手把,旋轉微調手把可方便地改變輸出壓力.此外還附有高壓軟管連接被校表,儀表接頭連接壓力表.手操壓力泵可隨身攜帶到現場直接與被校儀表連接,校驗既迅速又簡便

結構與工作原理
手操壓力泵是有手柄,活塞桿.透氣體,泵蓋,放油手把,微調手把,表接頭等組成.旋轉放油手把關閉放油閥,手握手操壓力泵手柄,用力握緊,放松反復進行,從而帶動活塞桿往復運動,活塞桿往復運動幾次就可以產生輸出壓力0-60Mpa.
技術數據:
輸出壓力:0~60Mpa
工作環境:
a:溫度:0~40℃b:相對濕度:≤100%
重量:≤0.8Kg
表接頭螺紋:M14×1.5內螺紋(出口按1/4NPT),高壓軟管的接頭螺紋:M20×1.5內螺紋(出口按1/2NPT)

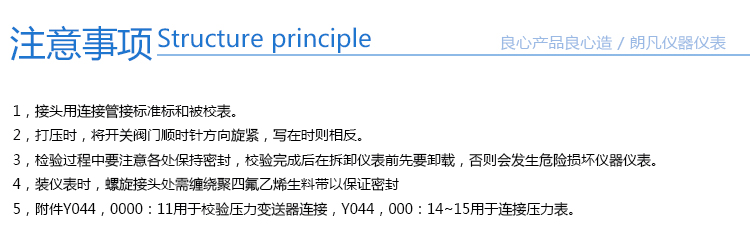

使用注意事項
壓力泵使用前擰緊透氣體,充入適當油液(如1/2變壓器油),然后在上緊透氣體,反復握緊,放松手柄,趕出油缸內的氣體即可使用.校驗過程中注意各類連接處保持密封,校驗完后在拆卸儀表前要先旋轉放油手把打開放油閥,否則易損壞儀器儀表.

技術參數：
規格：±5KPa ±10KPa ±20KPa ±50KPa -50-100KPa -50-200KPa
全自動控壓穩定性：1帕
壓力精度：0.02%FS 0.05%FS
供電：AC220V/DC24V
使用溫度：-30-80°C
尺寸：400*200*200
